3000 mm CNC Bohrmaschine für Aluminium 4 Achsen CNC-Bearbeitungszentrum

Aluminiumprofil 3 Achsen CNC-Bohr-Fräsmaschine

Funktion: Bohren von Fräslöchern auf Aluminiummaterial

WSZ-CNC-Serieist ein vollautomatisiertes Verarbeitungszentrum mit 3 Interpolierachsen für die Bearbeitung

von Aluminiumprofilen mit einem Querschnitt von 130 × 150 mm (wenn der Arbeitstisch nicht gedreht werden muss, ist der Querschnitt groß)

Ein 6 kW, wassergekühlter Elektrospindel ermöglicht die Herstellung von kundenspezifischen bearbeiteten und gefrästen Elementen

Höhepunkte
• Bearbeitung von mehrteiligen Pendeln (2 Arbeitsbereiche, 4 Stück)
• Arbeitsfläche X Achsen bis zu 6000 mm (Optimum: 5500 mm 3000 mm 3200 mm usw.)

1Das Hauptmerkmal dieser CNC-Bohrmaschine

● Es eignet sich für die Verarbeitung von runden Löchern, Schlüssellochern, Schlüssellochern, speziell geformten Löchern von industriellenProfile aus Aluminiumlegierung, Türen und Fenster, Profile aus Aluminiumlegierung für Vorhangwände und Fräsen von Aluminiumprofilen, Schrägstellen, Flächengravierungen und andere Verfahren.

● Die Hauptwelle verwendet eine luftgekühlte elektrische Hauptwelle mit einer Leistung von 6 kW und einer Drehgeschwindigkeit von 6000 bis 18000 U/min. Sie ist hochpräzise, sicher und zuverlässig.

● Das Steuerungssystem ist mit einer professionellen Grafikbibliothek und einer Profilbibliothek ausgestattet, die einfach zu bedienen und effizient ist.

● Der Arbeitstisch kann 180°, 90°~0°~+90° gedreht werden, das Profil kann auf drei Seiten gleichzeitig bearbeitet werden.
Die Verarbeitung von Tiefenlöchern kann durch Drehen des Arbeitstisches durchgeführt werden, um die Effizienz und die gute Qualität zu verbessern.

● Es wird ein automatisches Quecksilberölversorgungssystem eingesetzt, und der Schneider hat eine vom System gesteuerte Sprühkühlvorrichtung.

● Die Hauptteile der Werkzeugmaschine sind aus Stahlkonstruktion hergestellt, die alle Vibrationsalterung und Belastungsentlastung zur Gewährleistung eines stabilen Betriebs

2.Proben Löcher nach der Bearbeitung:

Runde Löcher, Schlüssellochen, Schlüssellochen, Wasserlöcher, Quadratlöcher, speziell geformt

Löcher für Fenster und Türen, Vorhangwandprofile aus Legierung

Fräsen aller Arten von Löchern auf Aluminiumprofilen

3. Parameter

● X-Achse Fahrt: 3200 mm

● X-Achse Geschwindigkeit: 60 M/min

● Achse Y/Z Geschwindigkeit: 40 M/min

● Y-Achse Fahrt: 400 mm

●Z-Achsenfahrt: 300 mm

● Gesamtgröße: 4000*2000*2600 mm

4. Maschinendetails

4.1 Hauptspindel: 6 kW elektrische Spindel

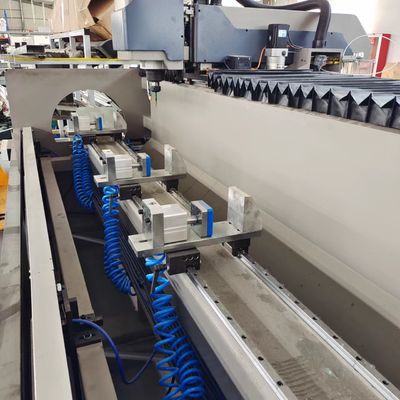

4.2Befestigungseinrichtung (Klammern)

4.3 Bedienfeld

4. Dienstleistungen erbringen:

1- Kostenlose Ausbildung bei der Fabrikuntersuchung.

2- Wenn nötig, geht der Ingenieur zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100USD/Tag

Aufgrund von Covid-19 können wir auch:

1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Programmsoftware sowie chinesische und englische Videos

2. Vor der Lieferung: Online-Videotraining zwischen Ihrem Betreiber und unserem Ingenieur (Englisch sprechen kann)

3. Nach der Lieferung: Wird Video Guild Ihnen den Weg, um einrichten und ändern System. Auch können wir online verwalten Sie Ihr System, um Ihnen den Weg zur Arbeit zu zeigen.
