Aluminiumprofil Fenster- und Türmaschine für CNC-Bohrmaschine Fräsmaschine mit 3-Achsen-Steuerung

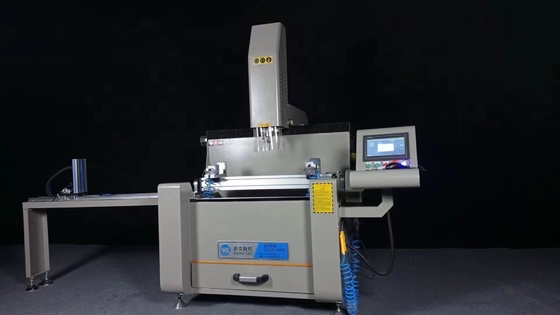

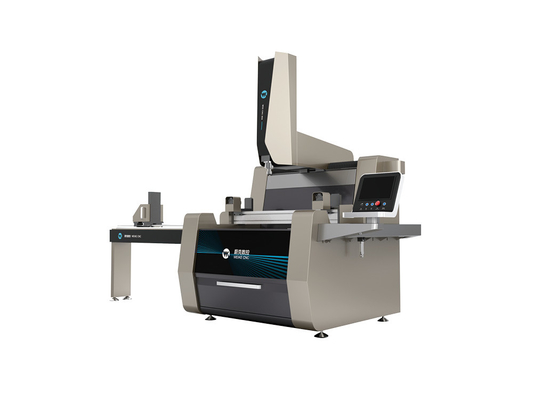

Aluminiumprofil 3 +1 Achsen CNC-Fräsmaschine



Das Bearbeitungszentrum der WSZ-Serie mit 3 gesteuerten Achsen und pneumatischer Tischdrehung ist für Bohr- und Fräsarbeiten an Aluminium- oder Stahlprofilen ausgelegt.Standardausrüstung mit minimalem Schmieren, Doppelstopp, manuelles Werkzeugmagazin mit 6 Plätzen und Spindel mit Schnellwerkzeugkopplung.

Zahlreiche Konfigurationsmöglichkeiten zur Verfügung (automatischer Werkzeugwechsel, starres Klopfen, verstellbare Arbeitstischdrehung auf mittlere Winkel,Schmierstoffkühlung) macht die Aluminiumfräsmaschine zu einer skalierbaren Lösung für viele verschiedene Bedürfnisse.

1Das Hauptmerkmal dieser CNC-Bohrmaschine

● Es eignet sich für die Verarbeitung von runden Löchern, Schlüssellochern, Schlüssellochern, speziell geformten Löchern von industriellenProfile aus Aluminiumlegierung, Türen und Fenster, Profile aus Aluminiumlegierung für Vorhangwände und Fräsen von Aluminiumprofilen, Schrägstellen, Flächengravierungen und andere Verfahren.

● Die Hauptwelle ist mit einer elektrischen, luftgekühlten Hauptwelle mit einer Leistung von 3,5 kW und einer Drehgeschwindigkeit von 6.000 bis 18.000 U/min ausgestattet, die hohe Präzision, gute Sicherheit und hohe Zuverlässigkeit aufweist.

● Das Steuerungssystem ist mit einer professionellen Grafikbibliothek und einer Profilbibliothek ausgestattet, die einfach zu bedienen und effizient ist.

● Der Arbeitstisch wird um 180°, 90°~0°~+90° gedreht, das Profil kann auf drei Seiten gleichzeitig bearbeitet werden.Die Verarbeitung von Tiefenlöchern kann durch Drehen des Arbeitstisches durchgeführt werden, um die Effizienz und die gute Qualität zu verbessern. .

● Es wird ein automatisches Quecksilberölversorgungssystem eingeführt, und der Schneider setzt ein Sprühkühlgerät ein, das durch das System gesteuert wird.

● Die Hauptteile der Werkzeugmaschine sind aus Stahlkonstruktion hergestellt, die alle Vibrationsalterung und Belastungsentlastung zur Gewährleistung eines stabilen Betriebs

2.Proben Löcher nach der Bearbeitung:

Runde Löcher, Schlüssellöcher, Wasserlöcher, Quadratlöcher, speziell geformte Löcher für Fenster und Türen, Vorhangwandprofile aus Legierung Rand aller Arten von Löchern auf Atomzahl 13 Profil

3. Parameter

● X-Achse Fahrt: 800 mm
● Y-Achse Fahrt: 300 mm
●Z-Achsenfahrt: 280 mm
● X-Achse Geschwindigkeit: 60 M/min
● Achse Y/Z Geschwindigkeit: 40 M/min



4. Maschinendetails

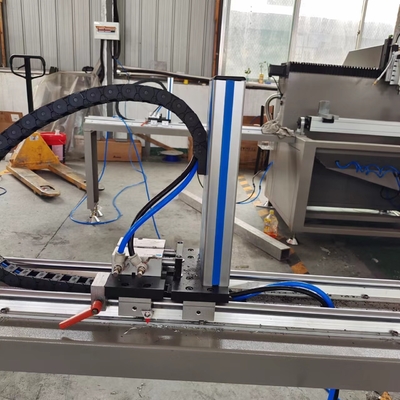

4.1 Hauptspindel: 3,5 kW elektrische SpindelundEinrichtung (Klammern)

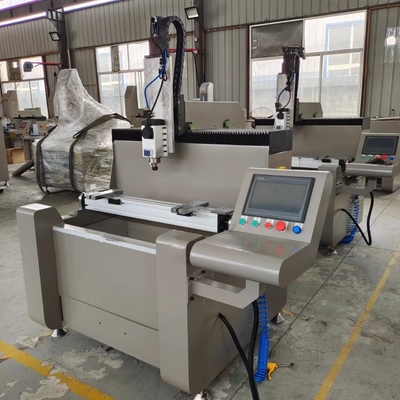

4.2 Bedienfeld

4. Dienstleistungen erbringen:

1- Kostenlose Ausbildung bei der Fabrikuntersuchung.

2- Wenn nötig, geht der Ingenieur zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100USD/Tag

Aufgrund von Covid-19 können wir auch:

1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Programmsoftware und chinesische und englische Videos
2. Vor der Lieferung: Online-Video-Training zwischen Ihrem Betreiber und unserem Ingenieur (Englisch sprechen kann)
3. Nach der Lieferung: Maschine Installation und Anpassung Video Guild. Wir können auch Ihre Maschine online überwachen, um Ihnen die Arbeit zu zeigen.
