Arbeitstisch +-90° Dreh Aluminiumfensterprofil CNC-Bohrmaschinen

Aluminiumprofil 3 Achsen CNC-Bohr-Fräsmaschine

geeignete Aluminiumlänge: innerhalb von 3000 mm

Funktion: Bohren von Fräslöchern auf Aluminiummaterial

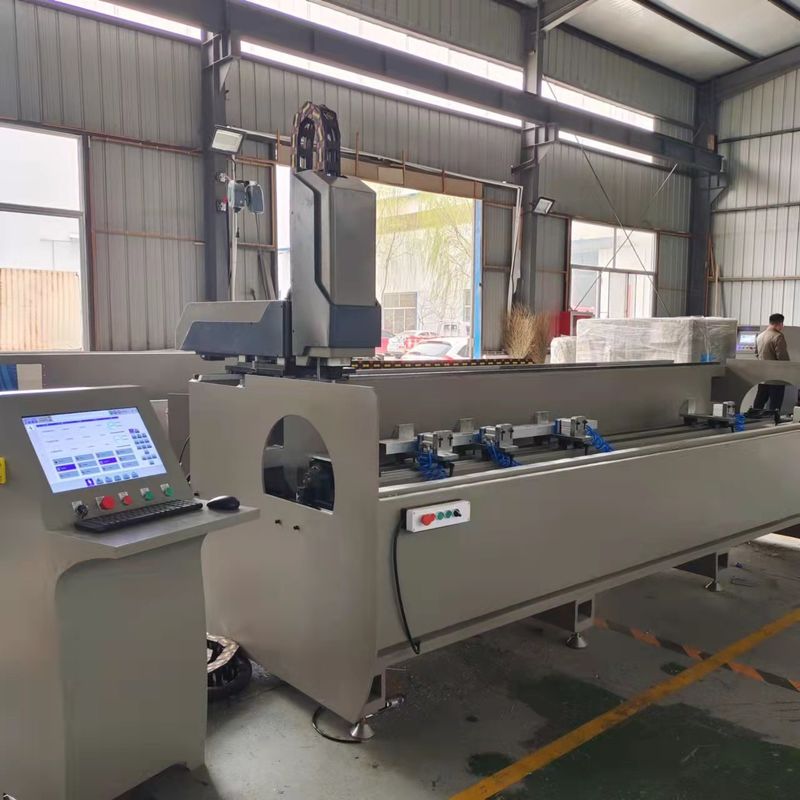

WSZ-CNC-Serieist ein vollautomatisiertes Verarbeitungszentrum mit 3 Interpolierachsen für die Bearbeitung

von Aluminiumprofilen mit einem Querschnitt von 130 × 150 mm (wenn der Arbeitstisch nicht gedreht werden muss, ist der Querschnitt groß)

Ein 6 kW, wassergekühlter Elektrospindel ermöglicht die Herstellung von kundenspezifischen bearbeiteten und gefrästen Elementen

Höhepunkte
• Bearbeitung von mehrteiligen Pendeln (2 Arbeitsbereiche, 4 Stück)
• Arbeitsfläche X Achsen bis zu 6000 mm (Optimum: 5500 mm 3000 mm 3200 mm usw.)

1Hauptmerkmal

● Es eignet sich für die Verarbeitung von runden Löchern, Schlüssellochern, Schlüssellochern, speziell geformten Löchern von industriellenProfile aus Aluminiumlegierung, Türen und Fenster, Profile aus Aluminiumlegierung für Vorhangwände und Fräsen von Aluminiumprofilen, Schrägstellen, Flächengravierungen und andere Verfahren.

● Die Hauptwelle ist eine luftgekühlte elektrische Hauptwelle mit einer Leistung von 6 kW und einer Drehgeschwindigkeit von 6000 bis 18000 Umdrehungen/min. Es weist hohe Präzision, gute Sicherheit und hohe Zuverlässigkeit auf.

● Das Steuerungssystem ist mit einer professionellen Grafik- und Profilbibliothek ausgestattet, die einfach zu bedienen ist und effizient.

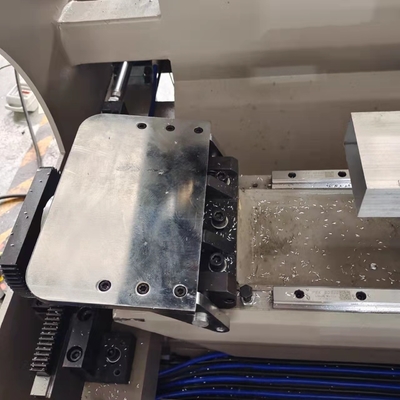

● Der Arbeitstisch wird um 180°, -90°~0°~+90° gedreht, das Profil kann auf drei Seiten gleichzeitig bearbeitet werden. Verarbeitung tief durch Löcher (geformte Löcher), kann durch Drehen des Arbeitstisches realisiert werden Verbesserung der Effizienz und der Qualität. .

2.Proben Löcher nach der Bearbeitung:

Runde Löcher, Schlüssellochen, Wasserlöcher, Quadratlöcher, speziell geformt

Löcher für Fenster und Türen, Vorhangwandprofile aus Legierung

Fräsen aller Arten von Löchern auf Aluminiumprofilen

3. Parameter

● X-Achse Fahrt: 3200 mm

● Y-Achse Fahrt: 400 mm

●Z-Achsenfahrt: 300 mm

● X-Achse Geschwindigkeit: 60 M/min

● Achse Y/Z Geschwindigkeit: 40 M/min

● Gesamtgröße: 4000*2000*2600 mm

4. Maschinendetails

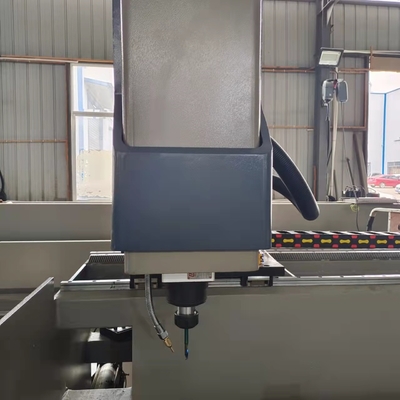

4.1 Hauptspindel: 6 kW elektrische Spindel

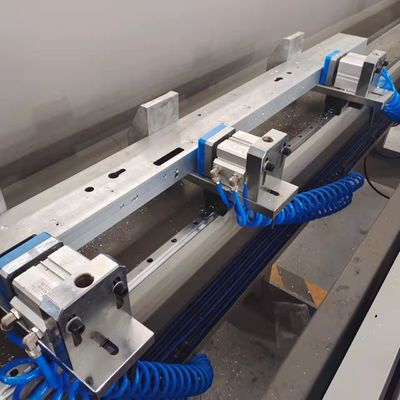

4.2Befestigungseinrichtung (Klammern)

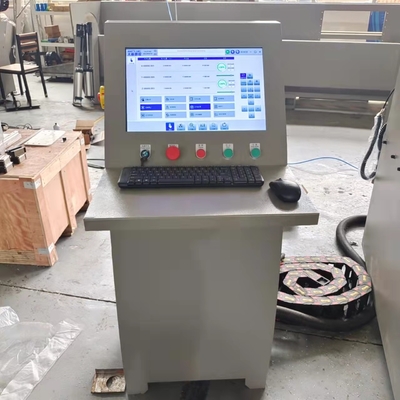

4.3 Bedienfeld

4. Dienstleistungen erbringen:

1- Kostenlose Ausbildung bei der Fabrikuntersuchung.

2- Wenn nötig, geht der Ingenieur zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100USD/Tag

Aufgrund von Covid-19 können wir auch:

1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Programmsoftware sowie chinesische und englische Videos

2. Vor der Lieferung: Online-Videotraining zwischen Ihrem Betreiber und unserem Ingenieur (Englisch sprechen kann)

3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.
