Produktdetails:
|
| Stromversorgung: | 380 V/50 Hz (kundenspezifisch) | Macht: | 12 kW |
|---|---|---|---|
| Luftdruck: | 0.6~0.8Mpa | Drehgeschwindigkeit: | 24000/min |
| Geschwindigkeit der X-Achse: | 60 m/min | Geschwindigkeit der Y/Z-Achse: | 40m/min |
| Gesamtdimension: | 4000*2000*2600mm | Werkzeug Magazin: | 6/8 Automatischer Werkzeugwechsler |
| Hervorheben: | 3+1 Achsen Aluminiumbearbeitungszentrum 40 M/min,Aluminiumbearbeitungszentrum,12 kW Aluminiumbohrmaschine |
||

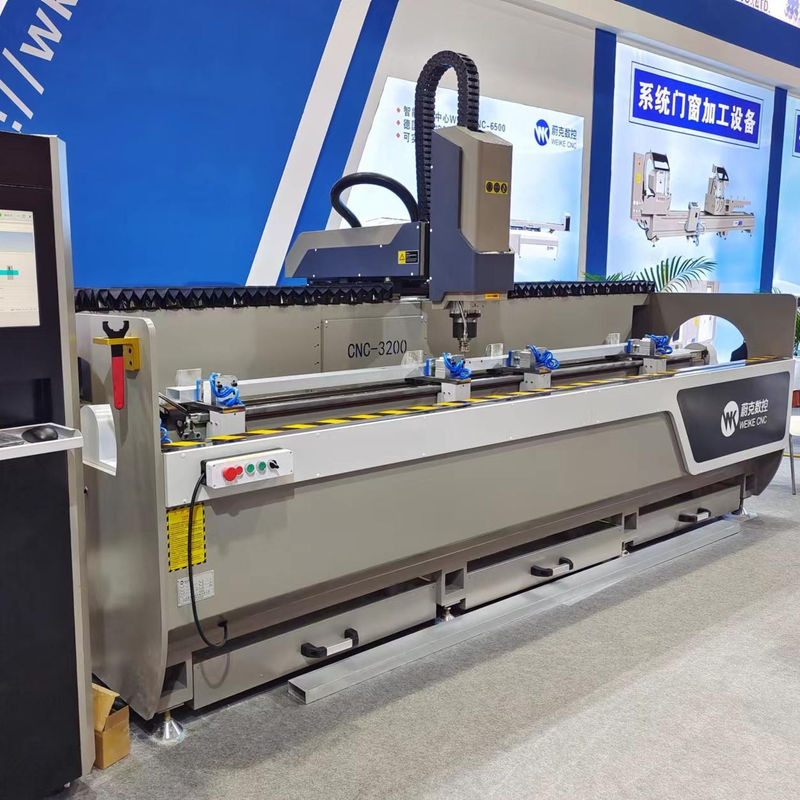

Für die Verarbeitung von runden Löchern, Schlüssellochern, Wasserlöchern, speziell geformten Löchern usw. auf Aluminiumprofilen, geeignet für die Herstellung von Fenstertüren, Vorhangwänden, Industriealuminium.
● Bevorzugtes 6-Bit/8-Bit-Maggerät kann kontinuierliche und ununterbrochene Verarbeitung erkennen.
● Es wird ein automatisches Quecksilberölversorgungsgerät eingesetzt, und der Schneider setzt ein gerätegesteuertes Sprühkühlgerät ein.
● Die Hauptkomponenten des Geräts sind aus Metall und alle wurden durch Vibrationsalterung und Druckentlastung behandelt.
● Es eignet sich für die Verarbeitung von Kugellöchern, Schlitzen, Schlüssellochen, speziellen Löchern von kommerziellen Aluminiumlegierungsprofilen, Türen und Fenstern, Vorhangwandprofilen aus Aluminiumlegierung und Aluminiumprofilfräsen,Schrägstellen, Flugzeuggravierungen und andere Verfahren.
● Ausgestattet mit professioneller CADCAM-Programmiersoftware für kommerzielle numerische Managementanlagen, kann mit inländischen und ausländischen Tür- und Fenstervorhangsoftware und ERP verknüpft werden,Importieren von CAD-Bildern, wirksame Funktionen, einfache Bedienung und hohe Leistung.
● Der Arbeitstisch wird 180°, 90°~0°~+90°, das Profil kann gleichzeitig in 3 Facetten bearbeitet werden.Die Verarbeitung von Tieflöchern kann durch Drehen des Arbeitstisches für eine verbesserte Leistung und eine höhere Qualität erfolgen..
| Parameter | |
| Modell: | WSZ-CNC |
| X-Achsen-Schlag | 2500 bis 7000 mm |
| Y-Achsen-Schlag: | 400 mm |
| Z-Achsen-Schlag: | 300 mm |
| Spindel | |
| Drehzahl der Spindel: | 24000 R/m |
| Spindel-Kopf: | ISO-30 |
| Werkzeuge | ER-32 |
| Format des Werkzeugwechsels: | Lineare Art |
| Werkzeugkapazität: | 6 Sätze |
| Bewegungsgeschwindigkeit | |
| Bewegungsgeschwindigkeit auf der X-Achse: | 60 m/min |
| Bewegungsgeschwindigkeit auf der Y-Achse: | 20 m/min |
| Bewegungsgeschwindigkeit auf der Z-Achse: | 13.5 m/min |
| Zuführgeschwindigkeit: | 15000 mm/min |
| Leistung des Motors | |
| Spindelmotor: | 9.6 kw |
| Motor mit X/Y/Z-Antrieb: | 1.0/1.0/0.75 kw |
| Schmiersystem | |
| Kühlsystem: | Sprühkühlsystem |
| Schmiersystem: | Fett |
| Genauigkeit | |
| Positionsgenauigkeit der X-Achse: | 00,05 mm |
| Positionsgenauigkeit der Y-Achse: | 00,03 mm |
| Positionsgenauigkeit der Z-Achse: | 00,02 mm |
| Wiederholungsgenauigkeit ((X/Y/Z): | 0.03 mm |
| Größe der Maschine | |
| Luftdruck: | 00,6 bis 0,8 MPa |
| Betriebssystem: | Deutschland PA-Automatisierungssystem |
| Höhe: | 1700 mm |
| Fläche: | 4000-7500MM |
| Gewicht: | 2500 bis 4500 kg |
Standardausrüstung
Verarbeitungswerkzeuge (6 Stück)
Schrank, der Schutz in der Verarbeitungszone bietet
Chip-Sammelbox
Automatische Schmierung
- Ich weiß.
Zusätzliche Ausrüstung
Automatische Bewegungsanlage
Optionale Länge auf der X-Achse kann mit 2500mm 3200mm 5500mm 6000mm usw.
|
Macht Versorgung |
Macht |
Luft Druck |
Drehgeschwindigkeit | X-Achsenreise | Y-Achsenreise | Z-Achsenreise | X-Achsengeschwindigkeit | Geschwindigkeit der Achse Y/Z | Gewicht |
| 380V/220V/415V/440V | 12 kW | 00,6 bis 0,8 MPa | 24000r/m |
3200 mm (optional) |
400 mm | 300 mm | 60 M/min | 40 M/min | 2370 kg |
