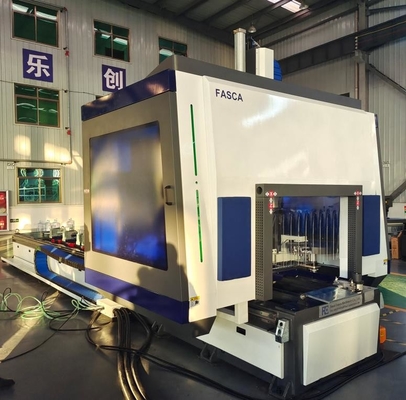

5-Achsen-CNC-Bearbeitungszentrum für industrielle Aluminiumprofile mit 12 Werkzeugmagazinen für Bohren, Fräsen und Schneiden

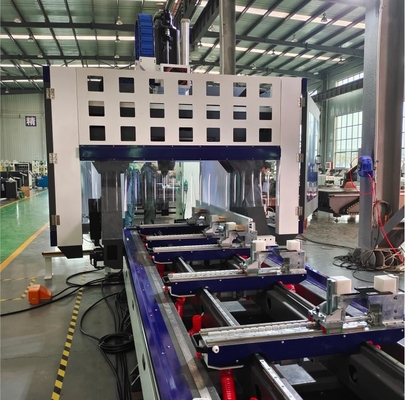

5-Achsen-CNC-Bearbeitungszentrum mit beweglichen Portalen.Die elektrisch angetriebene Spindel mit Werkzeughalter HSK-63F ermöglicht Bearbeitungen, einschließlich schwerer Arbeiten, mit optimalen Ergebnissen in Bezug auf Geschwindigkeit und Genauigkeit.

Das 12-Stellwerkzeugmagazin ist hinter dem beweglichen Portalsystem installiert, die 300 mm lange Klinge ist separat in einem speziellen Klingenmagazin untergebracht.Die Maschine kann im Doppelmodus verwendet werden, um die Ausfallzeiten der Maschine zu minimieren, da das Werkstück (Ladung/Entladung) in "versteckter" Zeit gewechselt werden kann.Positionierung der Schäden unabhängig von den PortalbewegungenEs ist auch möglich, verschiedene Werkstücke zwischen den beiden Arbeitsbereichen zu bearbeiten.auch die Lärmbelastung der Umwelt verringert.

1. Features

1.Adoptieren Sie ein italienisches OSAI-Achsen-CNC-Steuerungssystem mit RTCP-Funktion, importierten Servomotor und Treiber, um die Funktion der schnellen Position und des stabilen Betriebs sicherzustellen.

2Das CNC-System verfügt über eine Dateispeichereinheit, die mehr als zehntausend verschiedene Programmdateien speichern kann.Die Bediener sind die Bequemlichkeit, sie während der Produktion zu verwenden Das CNC-System haben die Funktionen der FehlererkennungDas Steuerungssystem verwendet ein modulares
Struktur, die den Service und die Wartung am Produktionsstandort erleichtert.

3. Die Maschine hat ein fortschrittliches CNC-Steuerungssystem, das verschiedene Anforderungen an die Verarbeitung erfüllen kann, wie z.B. Bohren, Fräsen, Niederschlagen und Sägen.

4.Fünf Achsen Spindel übernimmt Italien 12KW automatische Werkzeugwechsel und Werkzeug Ausrichtung Funktion.Mehrfach- und Mehrwinkelprozess auf Arten von Aluminiumprofil realisieren.Mit Schneidfunktion kann präzise Schneiden an vielfältigen und mehrwinkelhaften realisieren.

5Werkzeugmagazin, Werkzeugplatte 12 und Sägeblatt, die den Anforderungen an einen schnellen Werkzeugwechsel in verschiedenen Lochpositionen der Profilbearbeitung entsprechen.

6. Es kann ein Dual-Zone-Arbeitsmodell erreichen, das bedeutet, dass eine Zone arbeitet, und gleichzeitig eine andere Zone die Last-/Aufladeteile ist.

Technische Parameter

1Steuerungssystem: Italien OSAI OPEN Smart 5-Achsen-Steuerung mit RTCP-Funktion

2. Spindel: Italien HITECO KPX150 5 Achsen Spindel

3. XYZ-Achse Fahrgeschwindigkeit: L*W*H > 6500*400*300mm

4. XYZ-Achse Fahrgeschwindigkeit: XYZ: 70/55/30 m/min

5. Schmiersystem:Automatische Schmierpumpe

6. Werkzeugkasten: HSK E63

7. Maximaler Durchmesser der Klinge: 300 mm

8Werkzeugmagazin: 12 Fräsbohrstücke

2- Einzelheiten

1. Steuerung:

Italien OSAI Offene intelligente 5-Achsen-Steuerung + LCD-Bildschirm  Mit RTCP-Funktion

2. Spindel:

Italien HITECO KPX120 12KW elektrische Spindel   HSK-63F Werkzeugstäbe

3Werkzeugmagazin

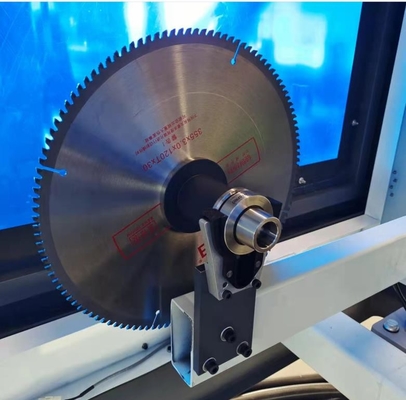

4. 300 mm Sägeblatt

5. Servomotor und Antrieb


3. Sonstige Erzeugnisse



4. Workshop-Vorführung

5Unsere Dienstleistungen

1.Bei Bedarf geht der Ingenieur zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, Ingenieurgehalt 100USD/Tag.

2.Kostenlose Schulungen für Fabrikstudien.

Aufgrund von Covid-19 bieten wir:
1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Software und englische Videos.

2Vor der Lieferung: Video-Training zwischen Ihrem Betreiber und unserem Ingenieur.

3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.

Ein Bedienhandbuch wird zur Verfügung gestellt

Es wird ein Video zur Bedienung der Maschine zur Verfügung gestellt

6.Verpackungsdetails

1Da drin ist Plastikfolie.

2Unter der Ausrüstung befindet sich das eiserne Tablett, oder wählen Sie eine Holzkiste

3. Kann auch auf Kundenbedürfnisse für die Verpackung QingDao Port basieren


7Haben Sie Fragen?

1.Gibt es Trainingsanweisungen?
2Wie lange ist derGarantie?
3.Was sind die Funktionen?
4Kann man es nach meinen Bedürfnissen anpassen?
5Welche Marke sind die Accessoires?

6Was ist ein 5-Achsen-Aluminium-Bearbeitungszentrum?

Wenn Sie auch diese Fragen haben, können Sie mich für weitere Informationen kontaktieren.
