Produktdetails:
|
| Stromversorgung: | 380 V/50 Hz (kundenspezifisch) | Macht: | 12 kW |
|---|---|---|---|
| Luftdruck: | 0.6~0.8Mpa | X-Achsen-Reise: | 3000 mm |
| Reise der Y-Achse: | 400 mm | Fahrt der Z-Achse: | 300 mm |
| Geschwindigkeit der X-Achse: | 60 m/min | Geschwindigkeit der Y/Z-Achse: | 40m/min |
| Werkzeug Magazin: | 6/8 Automatischer Werkzeugwechsler | Englisch- und Online-Ausbildung: | Bereitgestellt |
| Hervorheben: | CNC-Verarbeitungsmaschine für Fenstertüren,CNC-Verarbeitungsmaschine auf Aluminiumprofil,CNC-Bohr-Fräsen-Funktions-Bearbeitungszentrum |
||

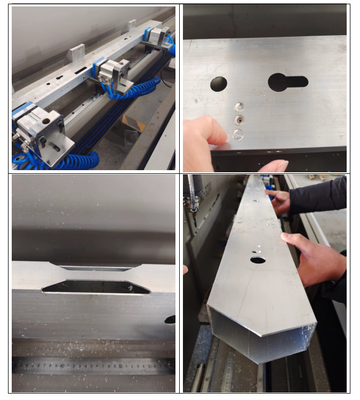

Diese Maschine ist für das Bohren von Füllung runden Löchern, länglichen Löchern, Schlüssellochen, Wasserlöchern, speziell geformte Löcher usw. speziell geeignet für Fenster Tür Profil Abschnitt,Vorhangwandprofilmaterial.
● Ausgestattet mit einer professionellen CAD-CAM-Programmiersoftware für das industrielle numerische Steuerungssystem, kann es mit inländischen und ausländischen Tür- und Fenstervorhangsoftware und ERP verbunden werden,Import von CAD-Grafiken, leistungsstarke Funktionen, einfache Bedienung und hohe Effizienz.
● Der Arbeitstisch wird um 180°, -90°~0°~+90° gedreht, das Profil kann auf drei Seiten gleichzeitig bearbeitet werden.Die Verarbeitung von Tiefenlöchern kann durch Drehen des Arbeitstisches realisiert werden, um die Effizienz und gute Qualität zu verbessern. .
● Das Standardwerkzeugmagazin mit 6-bit/8-Bit-Basis kann kontinuierlich und ununterbrochen bearbeitet werden.
● Es wird ein automatisches Quecksilberölversorgungssystem eingesetzt, und der Schneider hat eine systemgesteuerte Sprühkühlvorrichtung.
● Die Hauptteile der Werkzeugmaschine haben eine Stahlkonstruktion, die alle einer Vibrationsalterung und einer Belastungsbehandlung unterzogen wurden.

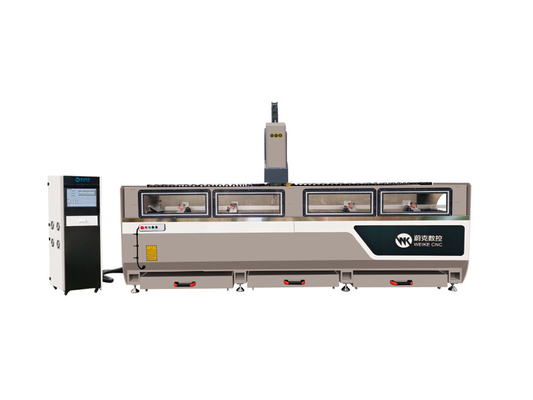

| Parameter | |
| Modell: | WSZ-CNC |
| X-Achsen-Schlag | 2500 bis 7000 mm |
| Y-Achsen-Schlag: | 400 mm |
| Z-Achsen-Schlag: | 300 mm |
| Spindel | |
| Drehzahl der Spindel: | 24000 R/m |
| Spindel-Kopf: | ISO-30 |
| Werkzeuge | ER-32 |
| Format des Werkzeugwechsels: | Lineare Art |
| Werkzeugkapazität: | 6 Sätze |
| Bewegungsgeschwindigkeit | |
| Bewegungsgeschwindigkeit auf der X-Achse: | 60 m/min |
| Bewegungsgeschwindigkeit auf der Y-Achse: | 20 m/min |
| Bewegungsgeschwindigkeit auf der Z-Achse: | 13.5 m/min |
| Zuführgeschwindigkeit: | 15000 mm/min |
| Leistung des Motors | |
| Spindelmotor: | 9.6 kw |
| Motor mit X/Y/Z-Antrieb: | 1.0/1.0/0.75 kw |
| Schmiersystem | |
| Kühlsystem: | Sprühkühlsystem |
| Schmiersystem: | Fett |
| Genauigkeit | |
| Positionsgenauigkeit der X-Achse: | 00,05 mm |
| Positionsgenauigkeit der Y-Achse: | 00,03 mm |
| Positionsgenauigkeit der Z-Achse: | 00,02 mm |
| Wiederholungsgenauigkeit ((X/Y/Z): | 0.03 mm |
| Größe der Maschine | |
| Luftdruck: | 00,6 bis 0,8 MPa |
| Betriebssystem: | Deutschland PA-Automatisierungssystem |
| Höhe: | 1700 mm |
| Fläche: | 4000-7500MM |
| Gewicht: | 2500 bis 4500 kg |
Standardausrüstung
Verarbeitungswerkzeuge (6 Stück)
Schrank, der Sicherheit in der Verarbeitungszone bietet
Chip-Sammelbox
Automatische Schmierung
