Produktdetails:
|
| Abmessungen: | 8800*2500*2800mm | Arbeitsgröße: | X/Y/Z> 6500*400*300mm |
|---|---|---|---|
| Drehbereich der C-Achse: | ±90° | Kapazität des Werkzeugmagazines: | 12 |
| Hervorheben: | 8000 mm Aluminium-Bearbeitungszentrum,9 kW Aluminiumbearbeitungszentrum |
||

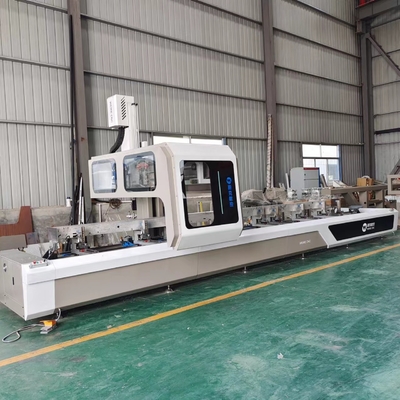

Das 4-Achsen-CNC-Bearbeitungszentrum verfügt über 12 automatisch positionierte Profilkompressionskolben mit einer Nettobearbeitungslänge von 6,5 Metern.Die Abmessungen der Profile, die an die Kolben angeschlossen und verarbeitet werden können, sind 400 mm. x 300 mm. Mit dem 12-teiligen Werkzeugwechselmagazin ist es möglich, alle Arten von Teilen mit verschiedenen Werkzeugen zu bearbeiten.kann von beiden Oberflächen des Profils verarbeitet werden.
Siehe auch: https://youtu.be/PLolIr0jrlo
1. Ausrüstungsmerkmale
1. Für das Fräsen, Bohren, Bearbeiten und Endfräsen von Aluminium- und PVC-Profilen verwendet.
2. Nicht-standardmäßige spezifische Arbeiten an verschiedenen Profilen
3. CNC-basiertes Steuerungssystem
4- präzises Verfahren unter jedem Winkel zwischen -90° und +90°
5. Automatischer Werkzeugwechsel
6- Fähigkeit zur Verarbeitung in zwei verschiedenen Zonen
7. Automatisches Magazin für 12 Werkzeuge
8. Automatische Klemmposition
| Produktparameter | |
| Werkzeugmagazin | 12 Fräsbohrstücke |
| Struktur der Tabelle | Schwerlastgeschweißte Maschinenkarosserie mit Spannwerkzeug, speziell für die Spannung von Aluminiumprofilen |
| Arbeitsgröße | X/Y/Z> 6500*400*300 mm |
| Höchstgeschwindigkeit | 24000/min |
| Verarbeitungslänge | 6500 mm |
| Verarbeitungsbreite | 400 mm |
| Verarbeitungshöhe | 300 mm |
| Steuerungssystem | Deutschland HANS PA Industrie-CNC-System ist mit professioneller CAD-CAM-Programmiersoftware ausgestattet |
| Schmiersystem | Automatische Schmierpumpe |
| Einstellung der Werkzeuge | Automatische Werkzeugeinstellung |
| Elektrische Komponenten | Französischer Schneider Wechselstromkontaktor, Taiwan Airtac elektromagnetisches Ventil |
| Betriebsspannung | 380V 3Ph 50Hz |
| Größe | 9500*2500*2800 mm |
| Gewicht | 4500 kg (mehr oder weniger) |
| Funktion der Maschine |
Endfräsen, Schlosslöcher, Wasseröffnungen, Installationslöcher... Automatischer Werkzeugwechsler Automatische Werkzeugeinstellung |
2.Mechanische Einzelheiten und nachbearbeitende Proben
1.Steuerung:
Deutschland HANS PA CNC-System
Match CAM-Programmiersoftware speziell für Aluminium-Profilbereich
2.Spindel:
Italien Olispeed Schnellfräskopf ist luftgekühlt, arbeitet mit 9 kW 24.000 U/min

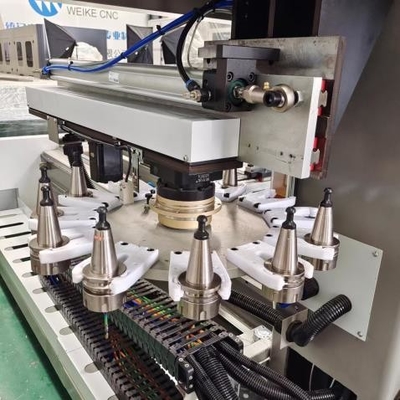

3.Werkzeugmagazin
ISO30 Werkzeughalter und hat 12 Werkzeugwechselmagazin
4.mit einer Breite von nicht mehr als 15 mm

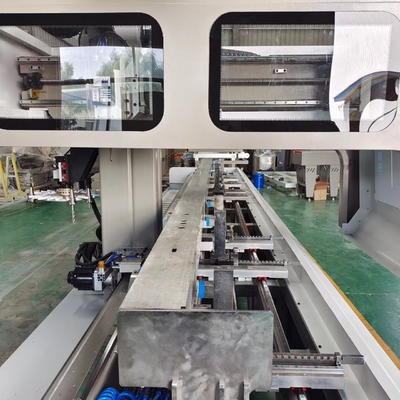

Entworfene Patentgenehmigungs-Klemmen können sich an unterschiedliche Breiten- und Höhenprofile anpassen.
5.Lochproben nach der Arbeit
3.Andere Erzeugnisse
4Unsere Dienstleistungen
1- Kostenlose Schulungen für die Fabrik.
2Wenn Sie einen Ingenieur benötigen, gehen Sie zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100 USD / Tag.
Aufgrund von Covid-19 bieten wir:
1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Software und englische Videos.
2Vor der Lieferung: Video-Training zwischen Ihrem Betreiber und unserem Ingenieur.
3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.
Ein Bedienhandbuch wird zur Verfügung gestellt
Es wird ein Video zur Bedienung der Maschine zur Verfügung gestellt
5.Verpackungsdetails
1Da drin ist Plastikfolie.
2Unter der Ausrüstung befindet sich das eiserne Tablett, oder wählen Sie eine Holzkiste
3. Kann auch auf Kundenbedürfnisse für die Verpackung QingDao Port basieren
6Haben Sie Fragen?
1Warum heißt es 4-Achsen-Bearbeitungszentrum?Was sind die Funktionen?
2Was sind die Vorteile von 4 Achsen gegenüber 3 Achsen?
3Gibt es Trainingsanweisungen?
4Wie lange ist derGarantie?
5. Können die 4 Achsen nach meinen Bedürfnissen angepasst werden?
6Welche Marke sind die Accessoires?
Wenn Sie auch diese Fragen haben, können Sie mich für weitere Informationen kontaktieren.
