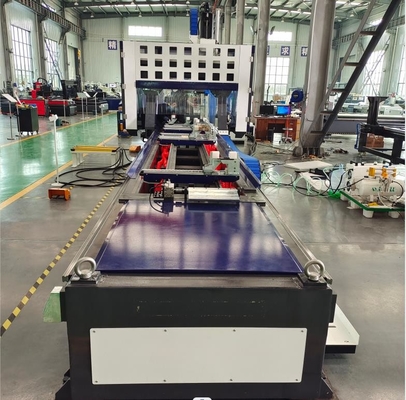

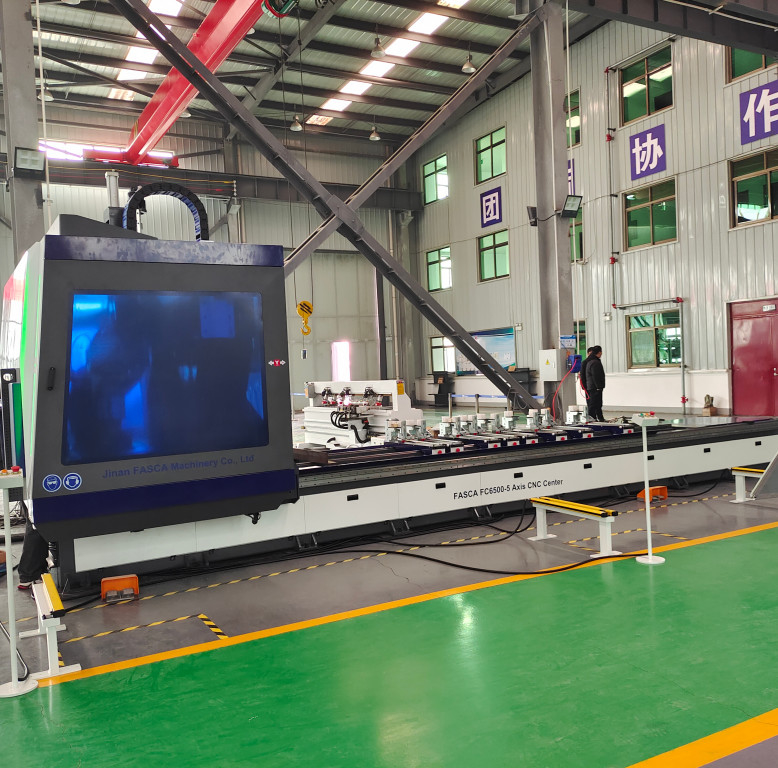

6500mm 7000mm 5 Achsen CNC Aluminiumprofil-Bearbeitungszentrum mit 12kw Vorspindel

5 Achsen CNC-Profilbearbeitungszentrum, das unabhängig voneinander auf der Achse XYZ-A-C arbeitet.

Dank der CNC-Steuerung ist es möglich, die Profile in jedem Winkel und in jeder Position zu lenken, zu bohren, zu fräsen, zu vernichten und zu schneiden.

Die Maschine hat eine Standardgröße von 6,5 Metern und kann die Länge nach Kundenbedarf anpassen. The pneumatic profile holding clamps are moved by the C column itself and positioned according to the placed that are read from the Profile Machining Software to prevent from collision and for the best grip of the profile piece.

Der Drehkopf kann in der A-Achse +/- 180° und in der C-Achse +/- 320° mit der mit Werkzeughaltern HSK-F63 angeschlossenen Spindel von 12,0 kW 24.000 U/min.

Die Maschine verfügt über ein Werkzeugwechselmagazin mit 12 Positionen und 1 für die Kerbe- und Schneidklinge.
Es ist auch möglich, die Routing- und Schneidvorgänge in verschiedenen Winkeln auf dieser Maschine durchzuführen.

1. Features

1. für die Formenherstellung, Schifffahrt, Schienenverkehr, Auto-Pufferstrahl, Photovoltaik, Aluminiumfenster Tür und Vorhangwand Industrie Aluminium Strukturteile Verarbeitung verwendet.Es ist auch die ideale Maschine, die für die hochpräzise Verarbeitung geeignet ist., komplizierte Teile und Formenherstellung Industrie, Luft- und Raumfahrtprojekt.

2. Adoptieren Sie Itlay OSAI (5-Achsen) CNC-Steuerungssystem ((mit RTCP-Funktion), verwenden Sie importierte Servomotor und Servo-Treiber für bewegliche Teile, so können Sie sicherstellen, schnelle Positionierungsgeschwindigkeit und stabile Arbeit.

3Das CNC-System verfügt über eine Datei-Speichereinheit, die mehr als zehntausend verschiedene Programmdateien speichern kann.

4. Die Maschine hat ein fortschrittliches CNC-Steuerungssystem, das verschiedene Verarbeitungsanforderungen wie Bohr-Fräsen, Starrschlagen und Sägen erfüllen kann.

5.Fünf Achsen Spindel übernimmt Italien HITECO12KW automatische Werkzeugwechsel und Werkzeug Ausrichtung Funktion.Mehrfache und mehrwinkelhafte Prozess auf Arten von Aluminiumprofil zu realisieren.Mit Schneidfunktion kann präzise Schneiden bei vielfältigen und mehrwinkelhaften realisieren.

6. 12 Werkzeugscheibenmagazin, die den Anforderungen an einen schnellen Werkzeugwechsel in verschiedenen Lochpositionen der Profilbearbeitung entsprechen.

7. Mit Sprühkühlfunktion die Profiloberflächenverarbeitungsqualität verbessern und die Werkzeuglebensdauer verlängern.

8. Es kann ein Dual-Zone-Arbeitsmodell erreichen, das bedeutet, dass eine Zone arbeitet, und gleichzeitig eine andere Zone die Last-/Aufladeteile ist.

9Die Maschine wurde durch schwere Schweißarbeiten behandelt und ist mit dem Standard des CNC-Fräsendesigns zufrieden.Die gesamte Maschine wurde vom CNC-Bearbeitungszentrum nach Wärmebehandlung verarbeitet. Die Maschinengantry-Struktur nimmt das Gesamtschweißen an. Sie hat die Vorteile hoher Präzision, stabiler Struktur und langen Benutzerheben usw.

2- Einzelheiten

1. Steuerung:

Italien OSAI Offene intelligente 5-Achsen-Steuerung + LCD-Bildschirm  Mit RTCP-Funktion

2. Spindel:

Italien HITECO KPX120 12KW elektrische Spindel   HSK-63F Werkzeugstäbe

3Werkzeugmagazin

4. 300 mm Sägeblatt

5. Servomotor und Antrieb


3. Sonstige Erzeugnisse



4. Workshop-Vorführung

5Unsere Dienstleistungen

1.Bei Bedarf geht der Ingenieur zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, Ingenieurgehalt 100USD/Tag.

2.Kostenlose Schulungen für Fabrikstudien.

Aufgrund von Covid-19 bieten wir:
1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Software und englische Videos.

2Vor der Lieferung: Video-Training zwischen Ihrem Betreiber und unserem Ingenieur.

3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.

Ein Bedienhandbuch wird zur Verfügung gestellt

Es wird ein Video zur Bedienung der Maschine zur Verfügung gestellt

6.Verpackungsdetails

1Da drin ist Plastikfolie.

2Unter der Ausrüstung befindet sich das eiserne Tablett, oder wählen Sie eine Holzkiste

3. Kann auch auf Kundenbedürfnisse für die Verpackung QingDao Port basieren


7Haben Sie Fragen?

1.Gibt es Trainingsanweisungen?
2Wie lange ist derGarantie?
3.Was sind die Funktionen?
4Kann man es nach meinen Bedürfnissen anpassen?
5Welche Marke sind die Accessoires?

6Was ist ein 5-Achsen-Aluminium-Bearbeitungszentrum?

Wenn Sie auch diese Fragen haben, können Sie mich für weitere Informationen kontaktieren.
