Produktdetails:
|
| Arbeitsgröße: | X/Y/Z> 6500*400*300mm | Drehbereich der C-Achse: | ±90° |
|---|---|---|---|
| Kapazität des Werkzeugmagazines: | 12 | Spindelleistung: | 9 kW |

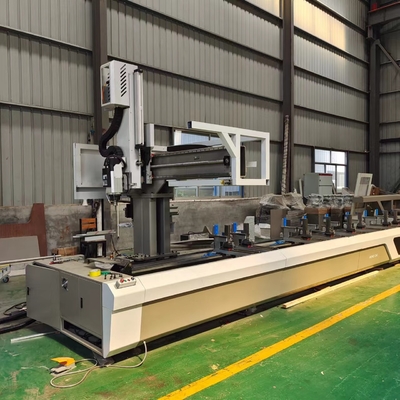

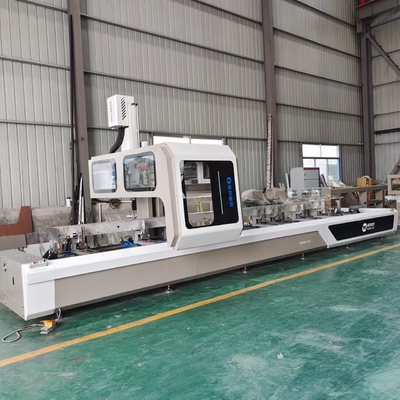

Das 4-Achsen-CNC-Bearbeitungszentrum,Es handelt sich um ein Gantry Frame Bearbeitungszentrum mit 4-Achsen-Fräsemotor von 9 kW mit Werkzeugturm von 12 Plätzen.Mühle und Sägen.
Siehe auch: https://youtu.be/PLolIr0jrlo
1. Ausrüstungsmerkmale
● Die Maschine kann das Klemmen von Rohstoffen auf einmal realisieren, und nach den Verarbeitungsbedürfnissen kann sie das Schneiden, Fräsen Ende Gesichtsspann, Fräsen Schlüsselloch, Lauftrog,Luftdruckgleichgewichtloch, Installationslöcher und andere Mehrprozessverarbeitungen, um den Anforderungen der Kunden an Türen, Fenster, Vorhangwände und Sonnenräume gerecht zu werden. , Personalisierung von Industriealuminiumprofilen. Für die Verarbeitung verschiedener Aluminium-, Kupfer-, PVC-, Industrieprofile und anderer komplexer Teile.
● Die Maschine ist mit einem industriellen numerischen Steuerungssystem, einer speziellen CAD-CAM-Bearbeitungssoftware für die dreidimensionale Modellierung, automatischem Werkzeugsetzen,die den Fahrweg optimieren kann. Es kann das kontinuierliche automatische Fräsen verschiedener Spezifikationen und Größen von Profilen mit leistungsstarken Funktionen abschließen.und kann gleichbedeutend mit inländischen und ausländischen Türen sein, Fenster und Vorhangwand-Software.
● Es eignet sich für die Verarbeitung komplexer Bauteile wie Aluminium, Kupfer, PVC, Industrieprofile, Vorhangwände und Sonnenräume.
● Die Einarmrahmenstruktur mit bewegtem Balken und bewegtem Stütz wird übernommen, wodurch der Betrieb stabiler wird und die Bearbeitungssteifigkeit der Werkzeugmaschine verbessert wird.
● Hochwertige Bus-Servomotoren, Kugelschrauben, lineare Führungen und Lager werden verwendet, um sicherzustellen, dass die Ausrüstung eine hohe Verarbeitungsgenauigkeit, hohe Stabilität und Zuverlässigkeit aufweist.Die Bewegung der Zuführung ist vorgezogen, um die Stabilität der Bearbeitungsgenauigkeit zu gewährleisten.
| Produktparameter | |
| Werkzeugmagazin | 12 Fräsbohrstücke |
| Struktur der Tabelle | Schwerlastgeschweißte Maschinenkarosserie mit Spannwerkzeug, speziell für die Spannung von Aluminiumprofilen |
| Arbeitsgröße | X/Y/Z> 6500*400*300 mm |
| Höchstgeschwindigkeit | 24000/min |
| Verarbeitungslänge | 6500 mm |
| Verarbeitungsbreite | 400 mm |
| Verarbeitungshöhe | 300 mm |
| Steuerungssystem | Deutschland HANS PA Industrie-CNC-System ist mit professioneller CAD-CAM-Programmiersoftware ausgestattet |
| Schmiersystem | Automatische Schmierpumpe |
| Einstellung der Werkzeuge | Automatische Werkzeugeinstellung |
| Elektrische Komponenten | Französischer Schneider Wechselstromkontaktor, Taiwan Airtac elektromagnetisches Ventil |
| Betriebsspannung | 380V 3Ph 50Hz |
| Größe | 9500*2500*2800 mm |
| Gewicht | 4500 kg (mehr oder weniger) |
| Funktion der Maschine |
Endfräsen, Schlosslöcher, Wasseröffnungen, Installationslöcher... Automatischer Werkzeugwechsler Automatische Werkzeugeinstellung |
2.Mechanische Einzelheiten und nachbearbeitende Proben
1.Steuerung:
Deutschland HANS PA CNC-System
Match CAM-Programmiersoftware speziell für Aluminium-Profilbereich
2.Spindel:
Italien Olispeed Schnellfräskopf ist luftgekühlt, arbeitet mit 9 kW 24.000 U/min

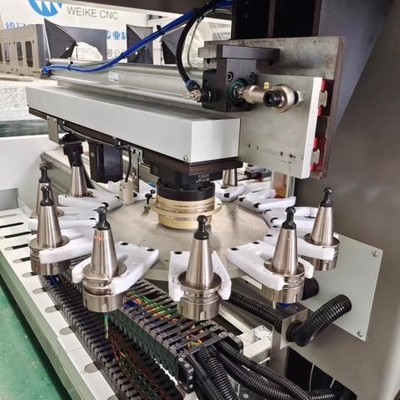

3.Werkzeugmagazin
ISO30 Werkzeughalter und hat 12 Werkzeugwechselmagazin
4.mit einer Breite von nicht mehr als 15 mm
Entworfene Patentgenehmigungs-Klemmen können sich an unterschiedliche Breiten- und Höhenprofile anpassen.
5.Lochproben nach der Arbeit
3.Andere Erzeugnisse
4Unsere Dienstleistungen
1- Kostenlose Schulungen für die Fabrik.
2Wenn Sie einen Ingenieur benötigen, gehen Sie zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100 USD / Tag.
Aufgrund von Covid-19 bieten wir:
1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Software und englische Videos.
2Vor der Lieferung: Video-Training zwischen Ihrem Betreiber und unserem Ingenieur.
3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.
Ein Bedienhandbuch wird zur Verfügung gestellt
Es wird ein Video zur Bedienung der Maschine zur Verfügung gestellt
5.Verpackungsdetails
1Da drin ist Plastikfolie.
2Unter der Ausrüstung befindet sich das eiserne Tablett, oder wählen Sie eine Holzkiste
3. Kann auch auf Kundenbedürfnisse für die Verpackung QingDao Port basieren
6Haben Sie Fragen?
1Warum heißt es 4-Achsen-Bearbeitungszentrum?Was sind die Funktionen?
2Was sind die Vorteile von 4 Achsen gegenüber 3 Achsen?
3Gibt es Trainingsanweisungen?
4Wie lange ist derGarantie?
5. Können die 4 Achsen nach meinen Bedürfnissen angepasst werden?
6Welche Marke sind die Accessoires?
Wenn Sie auch diese Fragen haben, können Sie mich für weitere Informationen kontaktieren.
