Produktdetails:
|
| Werkzeug Magazin: | 6 Werkzeuge oder 5 Werkzeuge + eine Sägeblase | Arbeitsgröße: | 150*150mm |
|---|---|---|---|
| Gesamtleistung: | 11.5 kW | Spindelleistung: | 9 kW |

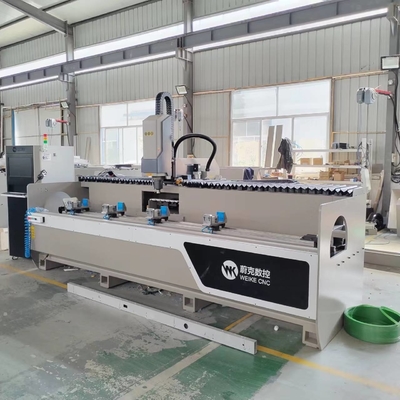

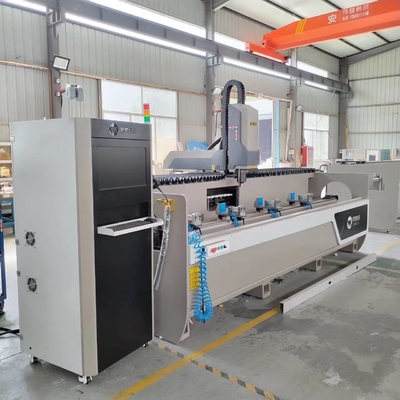

WSZH-CNC-3200 3-Achsen-CNC-Bearbeitungszentrum mit den Fähigkeiten, die jedes Bearbeitungszentrum für die Türen- und Fensterindustrie haben sollte.Diese Maschine ist mit einem rotierenden Tisch und 6 robusten Klemmen für die Handhabung von Aluminium- und PVC-Profilen ausgestattet. Erstellt, um die Bedürfnisse der Fenster- und Türindustrie vollständig zu erfüllen. Eine Arbeitsfläche von 130 x 150 mm ermöglicht den Umgang mit Profilen bis zu 3,2 m. Der Arbeitstisch kann von +90° bis -90° gedreht werden.Zentrale 6-Position Werkzeugwechsler enthält sowohl Scheiben Schneider und Werkzeuge. CNC-Schnittstelle ist einfach und intuitiv Es ist ein perfektes CNC-Werkzeug für die Fenstermacher, die ihre Arbeit einfacher und produktiver machen wollen.
Das ist ein sehr schwieriger Fall.
1. Ausrüstungsmerkmale
1. geeignet zum Bohren, Fräsen, Einpressen, Rundbohren, speziell geformten Bohrungen, Flächengravierungen und zur Verarbeitung anderer Profile aus Aluminiumlegierungen;
2. Das System verwendet CNC-System, ausgestattet mit professioneller CAD-CAM-Programmiersoftware, und CAD-Zeichnungen können bequem und einfach in das System importiert werden;
3. Die italienische Olispeed 9kw Spindel wird übernommen, die Höchstgeschwindigkeit beträgt 24000 U/min, und der Tapping-Effekt des deutschen L+B High-End-Encoders ist stabil, zuverlässig und sicher;
4. Die X-Achse verwendet hochpräzise Schraubenräder und Schraubenräder, und die Y-Achse und Z-Achse verwenden hochpräzise Kugelschraubantriebe, die eine stabile Übertragung gewährleistet;
5. Automatische Umwandlung und Verarbeitung von G-Codes durch Programmiersoftware, einfache Bedienung und hohe Arbeitseffizienz;
6. Ein 6-Bit-Werkzeugmagazin des Schubladentyps kann angepasst werden, um eine Sägeblase für die Endfräsbearbeitung hinzuzufügen, um eine ununterbrochene kontinuierliche Bearbeitung zu erreichen;
7. Der Arbeitstisch kann um 180°, -90°, 0°, +90° gedreht werden, und das Profil kann an drei Seiten durch eine Klemmung bearbeitet werden.Die Verarbeitung von Tiefenlöchern kann durch Drehen des Arbeitstisches realisiert werden.
| Produktparameter | |
| Werkzeugmagazin | 6 Fräsbohrstücke |
| Struktur der Tabelle | Schwerlastgeschweißte Maschinenkarosserie mit Spannwerkzeug, speziell für die Spannung von Aluminiumprofilen |
| Arbeitsgröße | X/Y/Z> 3200*400*300 mm |
| Höchstgeschwindigkeit | 24000/min |
| Drehzahl der X-Achse | 60 M/min |
| Drehzahl auf der Y-Achse | 40 M/min |
| Drehzahl der Z-Achse | 40 M/min |
| Steuerungssystem | Deutschland HANS PA Industrie-CNC-System ist mit professioneller CAD-CAM-Programmiersoftware ausgestattet |
| Schmiersystem | Automatische Schmierpumpe |
| Einstellung der Werkzeuge | Automatische Werkzeugeinstellung |
| Elektrische Komponenten | Französischer Schneider Wechselstromkontaktor, Taiwan Airtac elektromagnetisches Ventil |
| Betriebsspannung | 380V 3Ph 50Hz |
| Größe | 4000*1600*2600 mm |
| Gewicht | 2100 kg (mehr oder weniger) |
| Funktion der Maschine |
Endfräsen, Schlosslöcher, Wasseröffnungen, Installationslöcher... Automatischer Werkzeugwechsler Automatische Werkzeugeinstellung |
2.Mechanische Einzelheiten und nachbearbeitende Proben
1. LCD-Bedienbildschirm
Die Software ist für die Programmierung vorhanden; verfügt über die Funktion der Fernbedienung; kann sich mit Fenster-Tür-Software wie Klaes etc. verbinden.
2Spindel:
9KW Italien Olispeed
3.Arbeitsplatz
Der Arbeitstisch kann um 180° gedreht werden, und eine Klemmung kann eine hohe Verarbeitungswirksamkeit auf drei Seiten erreichen.

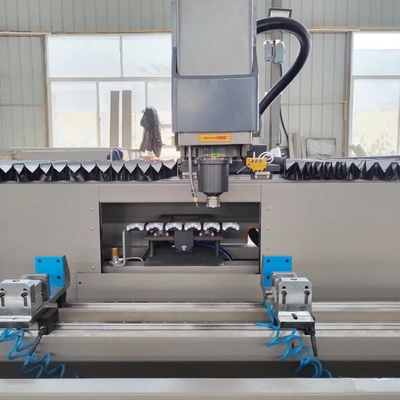

4- Werkzeugmagazin
6 Werkzeuge, die automatisch gewechselt werden können.
5.Nach Arbeitsprobe
3.Andere Erzeugnisse
4Unsere Dienstleistungen
1- Kostenlose Schulungen für die Fabrik.
2Wenn Sie einen Ingenieur benötigen, gehen Sie zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100 USD / Tag.
Aufgrund von Covid-19 bieten wir:
1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Software und englische Videos.
2Vor der Lieferung: Video-Training zwischen Ihrem Betreiber und unserem Ingenieur.
3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.
Ein Bedienhandbuch wird zur Verfügung gestellt
Es wird ein Video zur Bedienung der Maschine zur Verfügung gestellt
5.Verpackungsdetails
1Da drin ist Plastikfolie.
2Unter der Ausrüstung befindet sich das eiserne Tablett, oder wählen Sie eine Holzkiste
3. Kann auch auf Kundenbedürfnisse für die Verpackung QingDao Port basieren
6Haben Sie Fragen?
1Warum heißt es 3-Achsen-Bearbeitungszentrum?Was sind die Funktionen?
2Was sind die Vorteile von 3 Achsen?
3Gibt es Trainingsanweisungen?
4Wie lange ist derGarantie?
5Kann man es nach meinen Bedürfnissen anpassen?
6Welche Marke sind die Accessoires?
Wenn Sie auch diese Fragen haben, können Sie mich für weitere Informationen kontaktieren.
