Produktdetails:
|
| Arbeitsgröße: | X/Y/Z> 6500*400*300mm | Schmiersystem: | Automatische Schmierpumpe |
|---|---|---|---|
| Werkzeugmagazin: | 12 Fräsbohrstücke | Sägeblatt: | 300 mm |

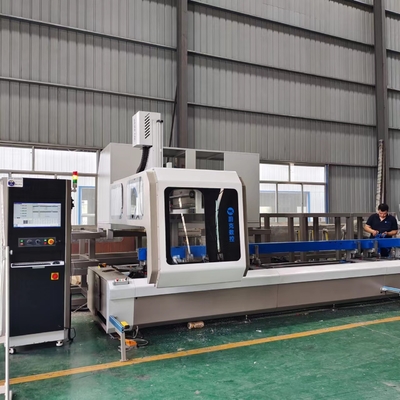

WSJ4-CNC-6500 4-Achsen-CNC-Bearbeitungszentrum kann mit 9kw Elektrospindel, 12 Werkzeugmagazin und automatischem Klemmpositionierungssystem konfiguriert werden.Leichtlegierungen, Extrusionen und LeichtmetallstahlEs ist die perfekte Lösung für die Herstellung von Vorhangwänden, Fensterwänden und anderen komplexen Aluminium-Extrusionsverfahren.
Zwei Bearbeitungszonen können unabhängig voneinander verwendet werden, so daß die Lade-/Entladezeiten verschleiert werden und die Bearbeitungslänge effizient genutzt wird.
Siehe auch: https://youtu.be/PLolIr0jrlo
1. Ausrüstungsmerkmale
1. Vertikalspindel CNC-Bearbeitungszentrum des Typs Gantry;
2Das Achsenantriebssystem besteht aus einem Servocontroller und einem bürstenlosen Gleichstromservomotor.

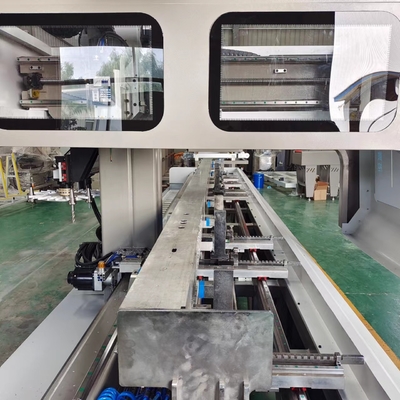

3. Werkstück Klemmstangen gleiten auf präzise lineare Führungsschienen;
4- der Arbeitsbereich kann in zwei Zonen unterteilt werden, so daß zwei separate Arbeitsplätze genutzt werden können;
5. Mit dem Scheibenschneidemaschine können an beiden Enden des Werkstücks Endfräsvorgänge durchgeführt werden;
6Das Werkzeugmagazin ist auf dem beweglichen aufrecht stehenden Balken montiert und bewegt sich mit ihm. Dies ermöglicht einen schnellen Werkzeugwechsel während der Bearbeitung.
| Produktparameter | |
| Werkzeugmagazin | 12 Fräsbohrstücke |
| Struktur der Tabelle | Schwerlastgeschweißte Maschinenkarosserie mit Spannwerkzeug, speziell für die Spannung von Aluminiumprofilen |
| Arbeitsgröße | X/Y/Z> 6500*400*300 mm |
| Höchstgeschwindigkeit | 24000/min |
| Verarbeitungslänge | 6500 mm |
| Verarbeitungsbreite | 400 mm |
| Verarbeitungshöhe | 300 mm |
| Steuerungssystem | Deutschland HANS PA Industrie-CNC-System ist mit professioneller CAD-CAM-Programmiersoftware ausgestattet |
| Schmiersystem | Automatische Schmierpumpe |
| Einstellung der Werkzeuge | Automatische Werkzeugeinstellung |
| Elektrische Komponenten | Französischer Schneider Wechselstromkontaktor, Taiwan Airtac elektromagnetisches Ventil |
| Betriebsspannung | 380V 3Ph 50Hz |
| Größe | 9500*2500*2800 mm |
| Gewicht | 4500 kg (mehr oder weniger) |
| Funktion der Maschine |
Endfräsen, Schlosslöcher, Wasseröffnungen, Installationslöcher... Automatischer Werkzeugwechsler Automatische Werkzeugeinstellung |
2.Mechanische Einzelheiten und nachbearbeitende Proben
1.Steuerung:
Deutschland HANS PA CNC-System
Match CAM-Programmiersoftware speziell für Aluminium-Profilbereich
2.Spindel:
Italien Olispeed Schnellfräskopf ist luftgekühlt, arbeitet mit 9 kW 24.000 U/min
3.Werkzeugmagazin
ISO30 Werkzeughalter und hat 12 Werkzeugwechselmagazin
4.mit einer Breite von nicht mehr als 15 mm
Entworfene Patentgenehmigungs-Klemmen können sich an unterschiedliche Breiten- und Höhenprofile anpassen.

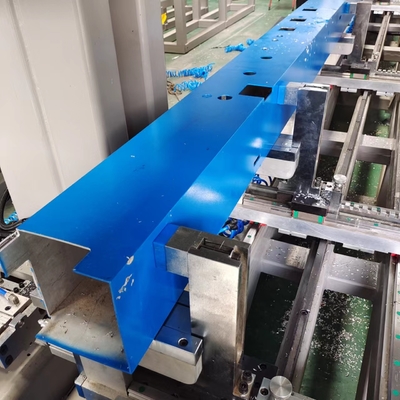

5.Lochproben nach der Arbeit
3.Andere Erzeugnisse
4Unsere Dienstleistungen
1- Kostenlose Schulungen für die Fabrik.
2Wenn Sie einen Ingenieur benötigen, gehen Sie zur Auslandsausbildung: Der Kunde kann sich Transport und Unterkunft leisten, das Gehalt des Ingenieurs beträgt 100 USD / Tag.
Aufgrund von Covid-19 bieten wir:
1. Vor der Lieferung: Bedienungsanleitung der Maschine, Benutzerhandbuch der Software und englische Videos.
2Vor der Lieferung: Video-Training zwischen Ihrem Betreiber und unserem Ingenieur.
3. Nach der Lieferung: Wird Video Guild Ihnen zeigen, wie man die Maschine installiert und anpasst. Auch können wir online Ihre Maschine steuern, um Ihnen zu zeigen, wie zu arbeiten.
Ein Bedienhandbuch wird zur Verfügung gestellt
Es wird ein Video zur Bedienung der Maschine zur Verfügung gestellt
5.Verpackungsdetails
1Da drin ist Plastikfolie.
2Unter der Ausrüstung befindet sich das eiserne Tablett, oder wählen Sie eine Holzkiste
3. Kann auch auf Kundenbedürfnisse für die Verpackung QingDao Port basieren
6Haben Sie Fragen?
1Warum heißt es 4-Achsen-Bearbeitungszentrum?Was sind die Funktionen?
2Was sind die Vorteile von 4 Achsen gegenüber 3 Achsen?
3Gibt es Trainingsanweisungen?
4Wie lange ist derGarantie?
5. Können die 4 Achsen nach meinen Bedürfnissen angepasst werden?
6Welche Marke sind die Accessoires?
Wenn Sie auch diese Fragen haben, können Sie mich für weitere Informationen kontaktieren.
